您的當前位置：

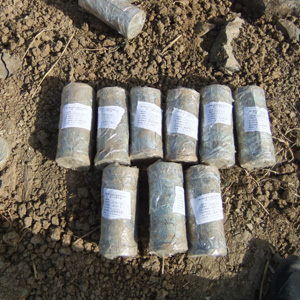

2005年南大港龍園深基坑支護工程、2011年南京繞越高速東北段砼芯樁施工與測試：
離散短絲纖維加筋土技術：
技術簡介：

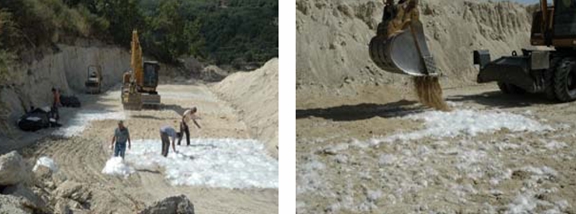

該技術通過將離散的短纖維絲（人工合成或者天然植物纖維）均勻摻入土體中，通過纖維和土顆粒之間的界面力學作用及纖維的拉筋作用，達到顯著提高土體的工程力學性能的目的。同傳統技術相比，該技術的具有如下優勢：（1）纖維與土體作用屬于物理過程，不改變土體的自然屬性，綠色環保；（2）纖維在土體中隨機分布，具有三維加筋作用，土體加固后具有各向同性特點；（3）纖維加筋的施工工藝簡單，工程性價比較高；（4）纖維加筋不僅具有顯著的增強效果，還能有效抑制土體破壞裂隙的發育。

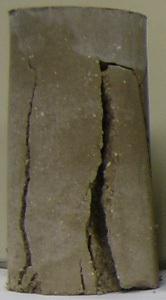

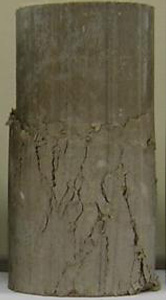

在素土中加入纖維和水泥都能起到提高強度的目的，且提高幅度基本處于同一水平（175-200%），其中素土的強度為0.16MPa，纖維土和水泥土的強度分別為0.44和0.48MPa。但素土、纖維土和水泥土的破壞特征各不相同：素土表現為應變軟化的塑性破壞；水泥土表現為完全的脆性破壞，土體強度瞬間喪失，形成的破壞裂隙寬大，相互貫通（圖2（a））；纖維土則表現為應變硬化的塑性破壞，破壞后土樣中發育的裂隙相對比較細小，呈現裂而不斷的特征（圖2（b）），這對工程結構的穩定性有重要意義。此外，當在纖維土中再加入水泥后，強度得到成倍增加，達到1.18MPa，遠遠超過單純的纖維土和水泥土強度之和，說明二者配合使用增強效果更佳，能極大減少材料用量，節約工程成本。
Copyright 南京南大巖土工程技術有限公司 蘇ICP備15004206號-1
